Установки АКВАХЛОР

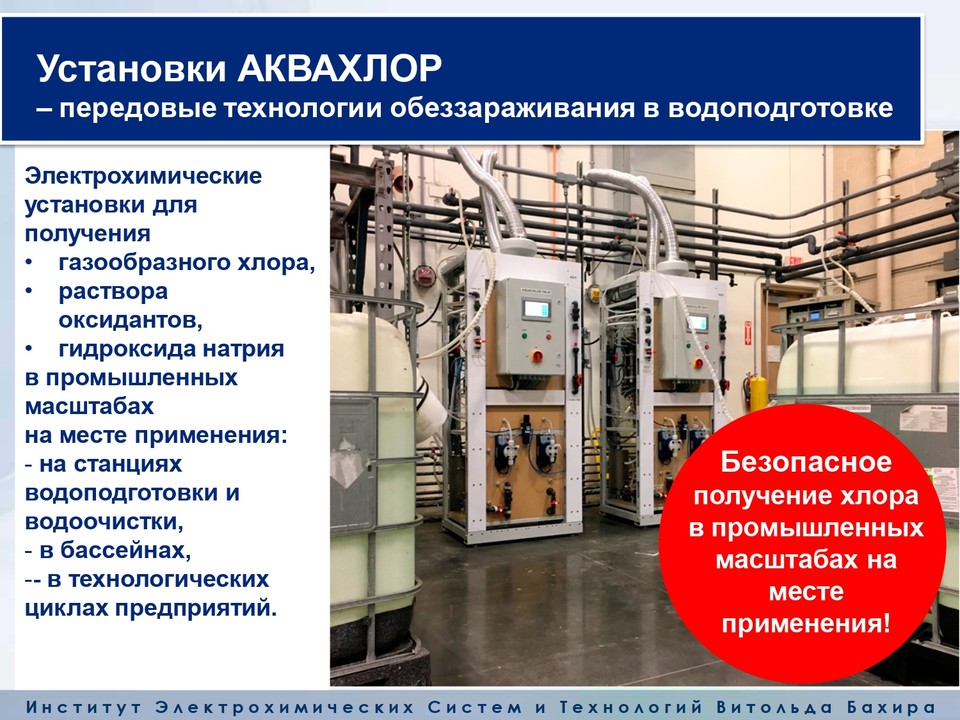

Безопасное получение газообразного хлора или раствора оксидантов на месте применения

  • для обеззараживания воды на станциях водоподготовки ВОС и очистных сооружениях КОС, в промышленности, сельском хозяйстве и ЖКХ;
  • для безопасного получения хлора для использования в технологических циклах различных отраслей – военной отрасли, бумажной промышленности, металлургии и т.д.
  • для обеззараживания воды на станциях водоподготовки ВОС и очистных сооружениях КОС, в промышленности, сельском хозяйстве и ЖКХ;
  • для безопасного получения хлора для использования в технологических циклах различных отраслей – военной отрасли, бумажной промышленности, металлургии и т.д.

Технология

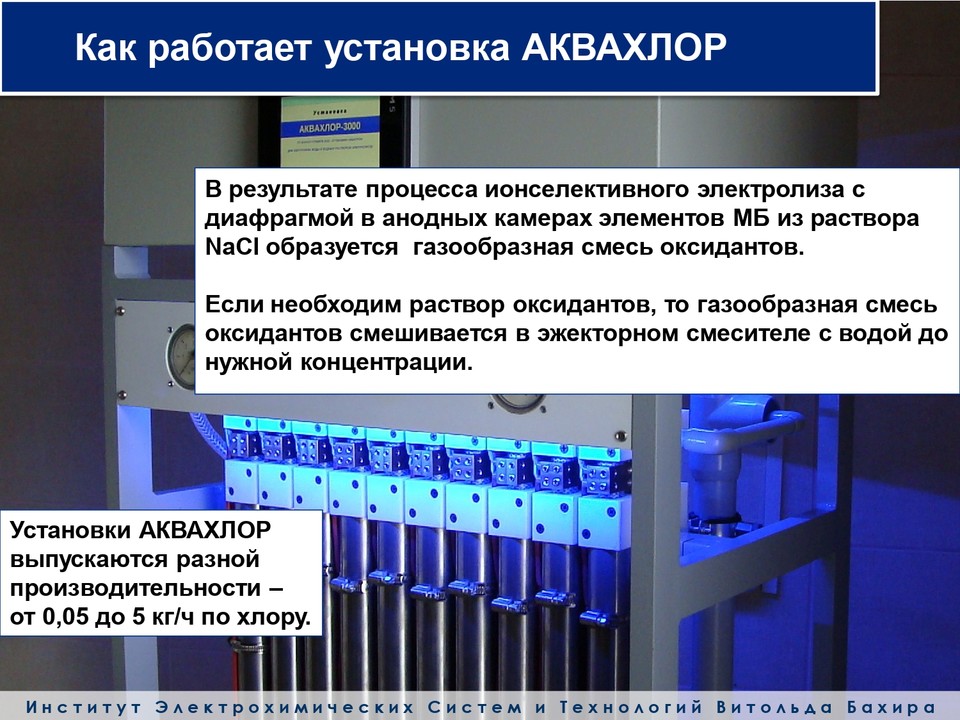

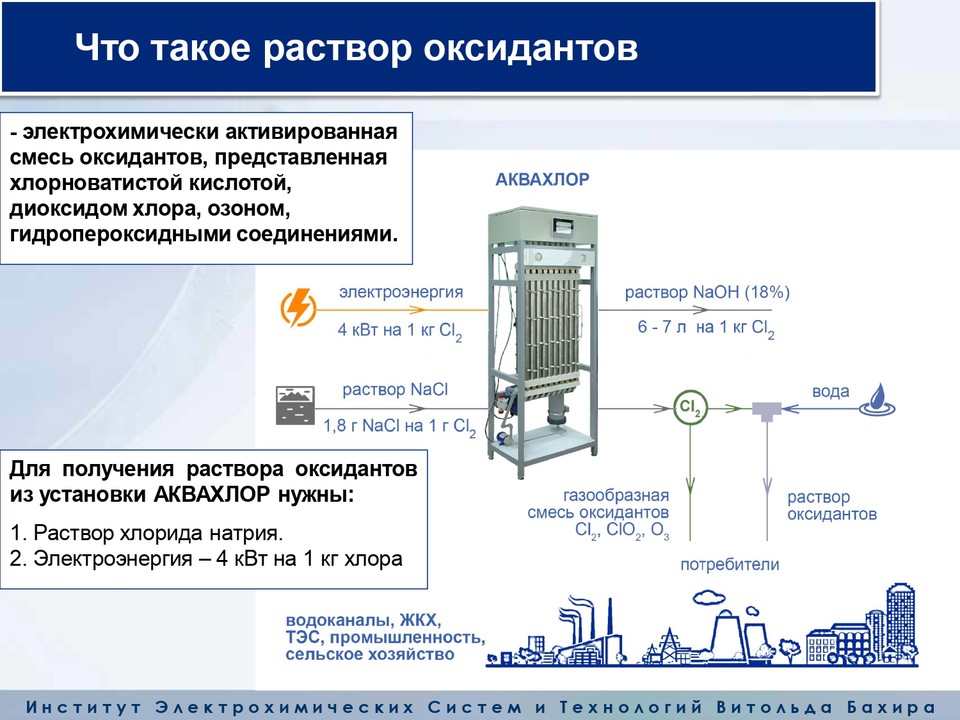

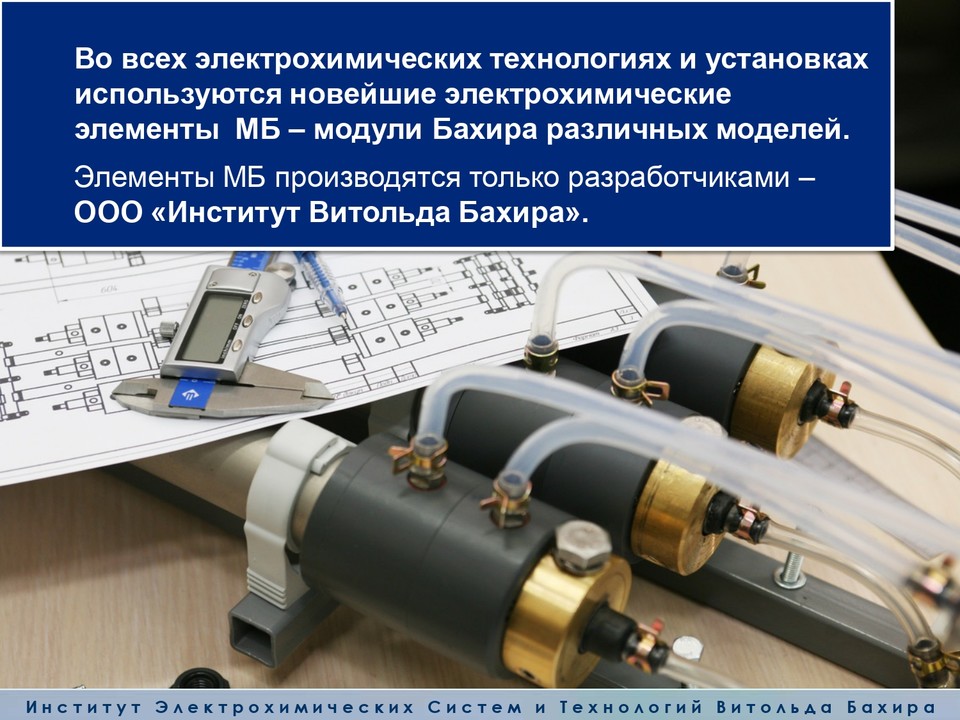

Газообразный хлор или раствор смеси оксидантов получают в специальных электрохимических реакторах МБ нового поколения (модулях Бахира) из раствора поваренной соли с использованием электроэнергии благодаря инновационной технологии ионселективного электролиза с диафрагмой.

Установки АКВАХЛОР нового поколения имеют режим безреагентной (без использования кислот) самопромывки электрохимического реактора в процессе работы без остановки технологического процесса и могут работать в режиме работы 24 ч/сутки.

Установки АКВАХЛОР позволяют отказаться от транспортировки и хранения жидкого хлора и производить безопасно, прямо на месте применения, раствор оксидантов или газообразный хлор в необходимом количестве благодаря блочно-модульному исполнению и созданию системы любой производительности при замене баллонов с хлором на установки АКВАХЛОР без изменения гидравлической схемы хлораторной.

Установки автоматизированы, просты в управлении, безопасны в использовании, имеют разрешение Ростехнадзора и Роспотребнадзора.

Установки

Широкий модельный ряд (производительность от 30 г/ч до 3 кг/ч в эквиваленте активного хлора от одной установки АКВАХЛОР) и принцип модульности позволяют обеспечить любую потребность в используемом продукте. Установки АКВАХЛОР используются на местах применения – от водоканалов и промышленных предприятий до полевых условий для МЧС и военных.

Установка АКВАХЛОР-70 в компактном портативном исполнении с производительностью по хлору 70 г/ч для обеззараживания природной пресной воды до 1200 м3/сутки при дозе хлора 1 г/м3.

Установка АКВАХЛОР-3000 производительностью по хлору 3000 г/ч для применения в технологическом цикле на крупном урановом предприятии.

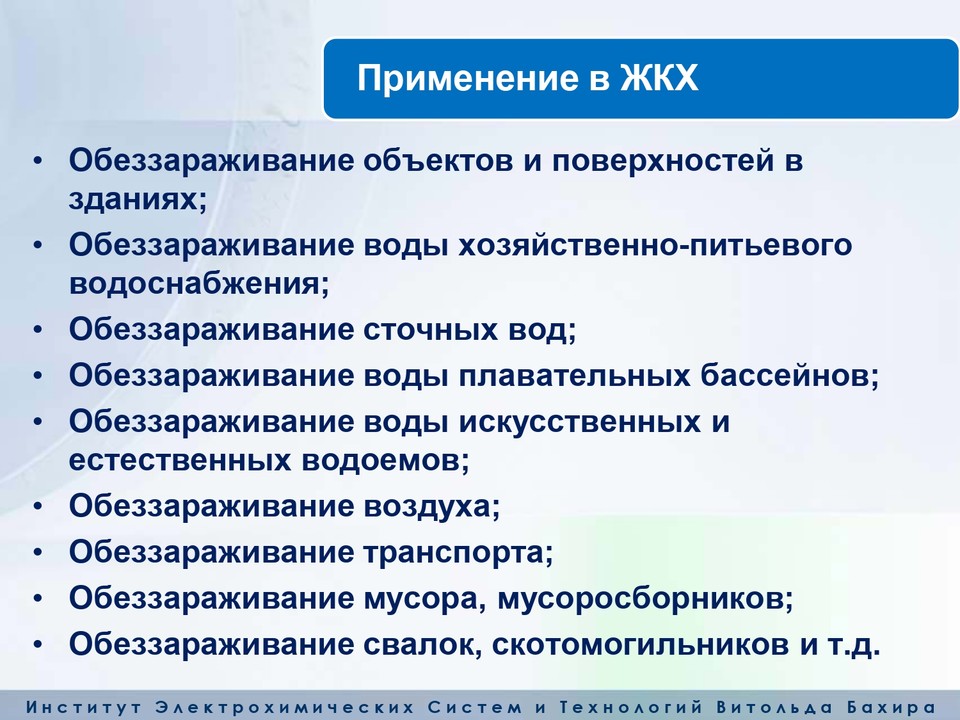

Применение

Установки АКВАХЛОР эффективно применяются в течение нескольких десятилетий в следующих областях.

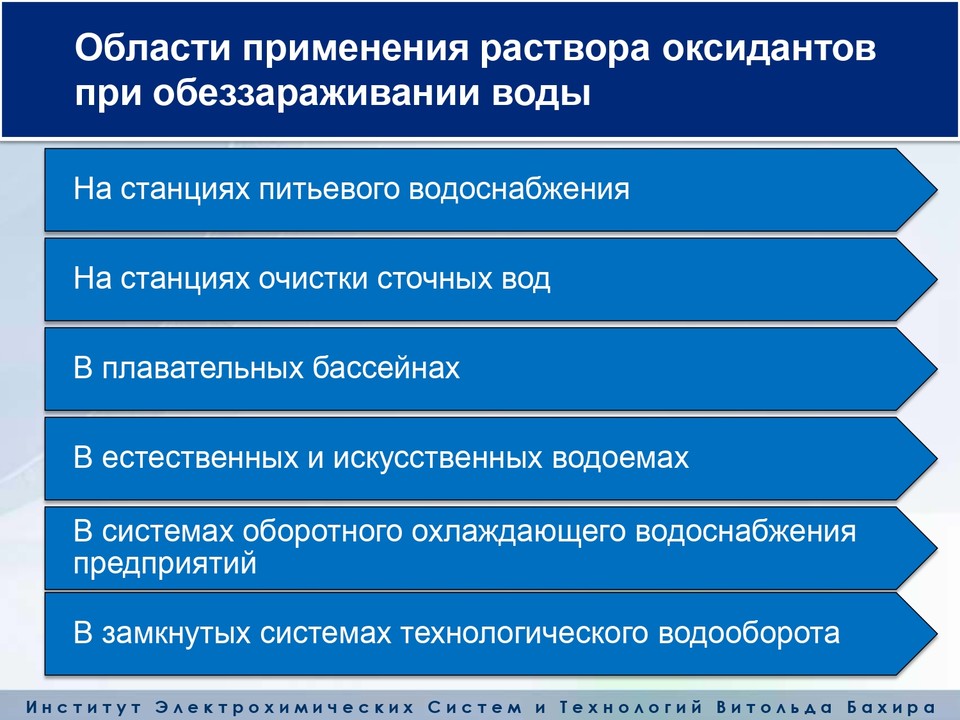

Раствор оксидантов

Водоподготовка, ЖКХ

  • Обеззараживание и очистка воды на станциях питьевого водоснабжения
  • Обеззараживание и очистка бытовых, промышленных и сельскохозяйственных сточных вод, сточных вод больниц, в том числе инфекционных, включая туберкулезные
  • Обеззараживание и очистка воды в плавательных бассейнах, банях, саунах
  • Обеззараживание воды в естественных и искусственных водоемах

Дезинфекция, ЛПУ, ЖКХ

  • Обеззараживание медицинских отходов перед их утилизацией
  • Дезинфекция сельскохозяйственных объектов, объектов ЖКХ

Водоподготовка в промышленности

  • Обеззараживание воды в системах оборотного охлаждающего водоснабжения предприятий энергетического комплекса, химической и металлургической промышленности
  • Обеззараживание воды в замкнутых системах технологического водооборота промышленных предприятий

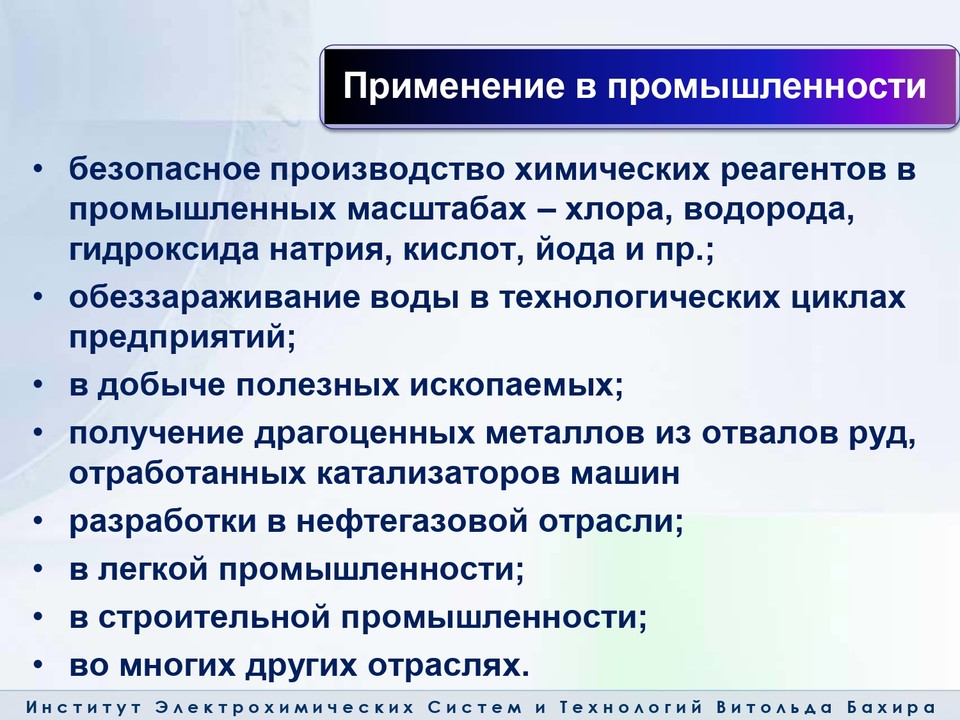

Газообразный хлор

Производственные циклы в промышленности

Получение газообразного хлора на месте в производственных циклах в промышленном масштабе

  • на металлургических,
  • целлюлозно-бумажных,
  • химических предприятиях,
  • в оборонно-промышленном комплексе,
  • на фармацевтическом производстве и др.

Объекты

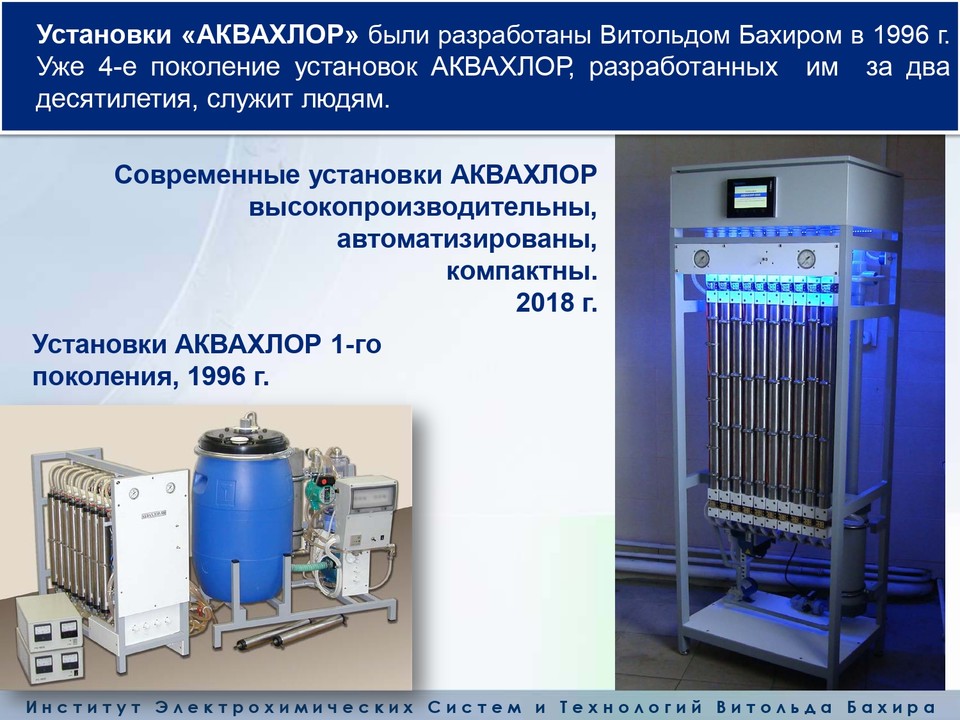

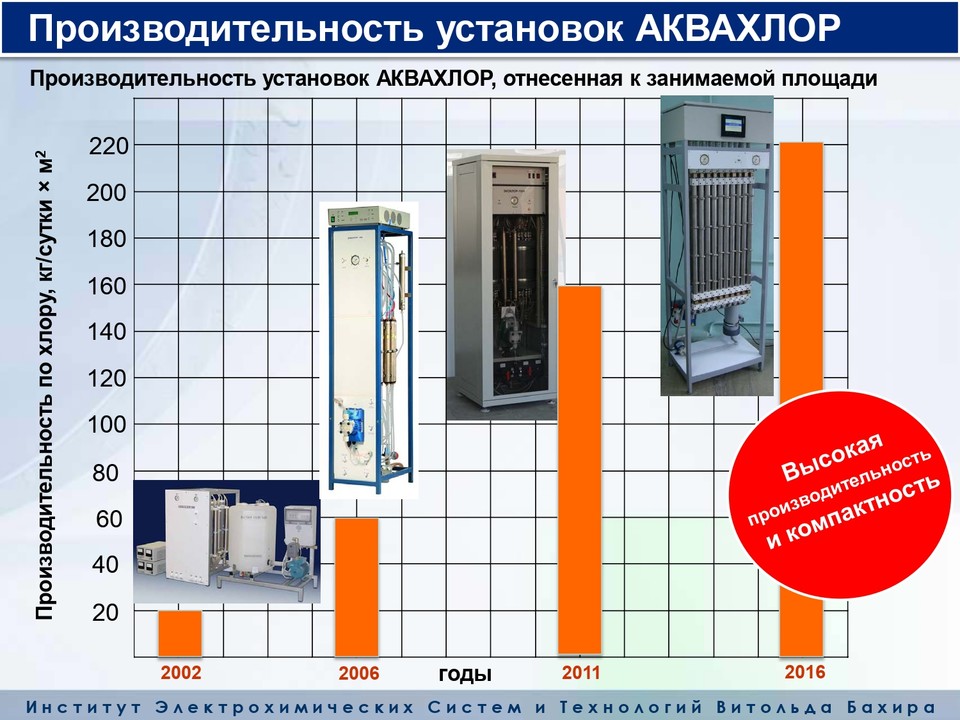

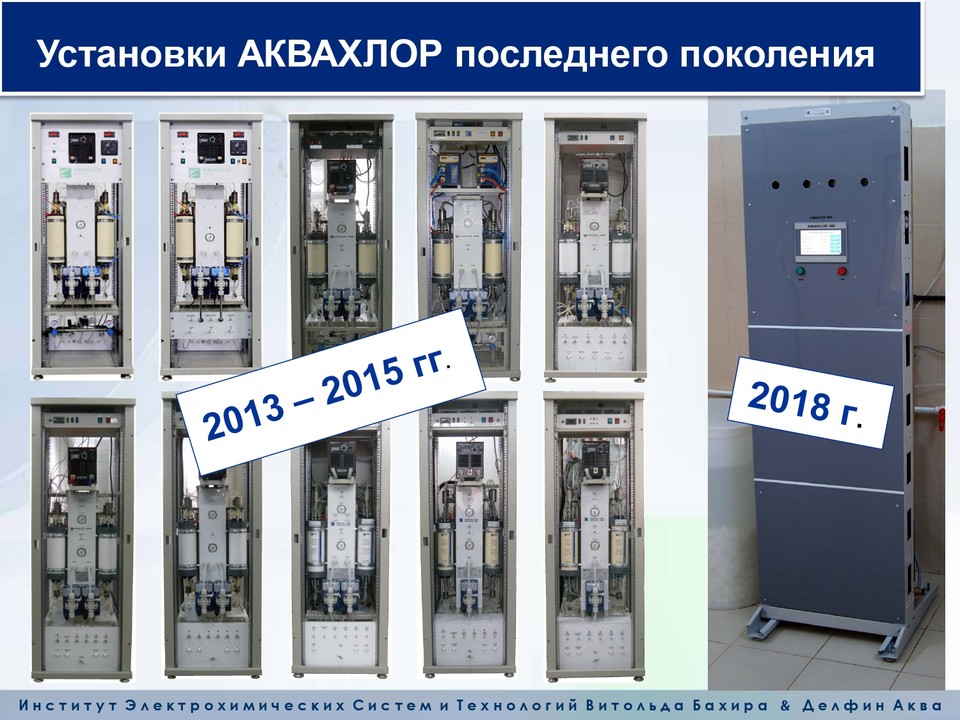

К настоящему моменту разработаны и выпущены 5 поколений установок АКВАХЛОР. Тысячи установок АКВАХЛОР успешно работают в России, ближнем и дальнем зарубежье, и спектр их применения широк. Установки АКВАХЛОР большой производительности применяются на станциях водоподготовки и водоочистки, в технологических циклах предприятий, в промышленности и сельском хозяйстве. Установки малой производительности применяются для обеззараживания воды в бассейнах, коттеджных поселках, портативные установки АКВАХЛОР в виде переносных чемоданов применяются для обеззараживания воды в условиях ЧС и эпидемии военными и сотрудниками МЧС.

Все Питьевая вода Сточные воды Бассейны Промышленность

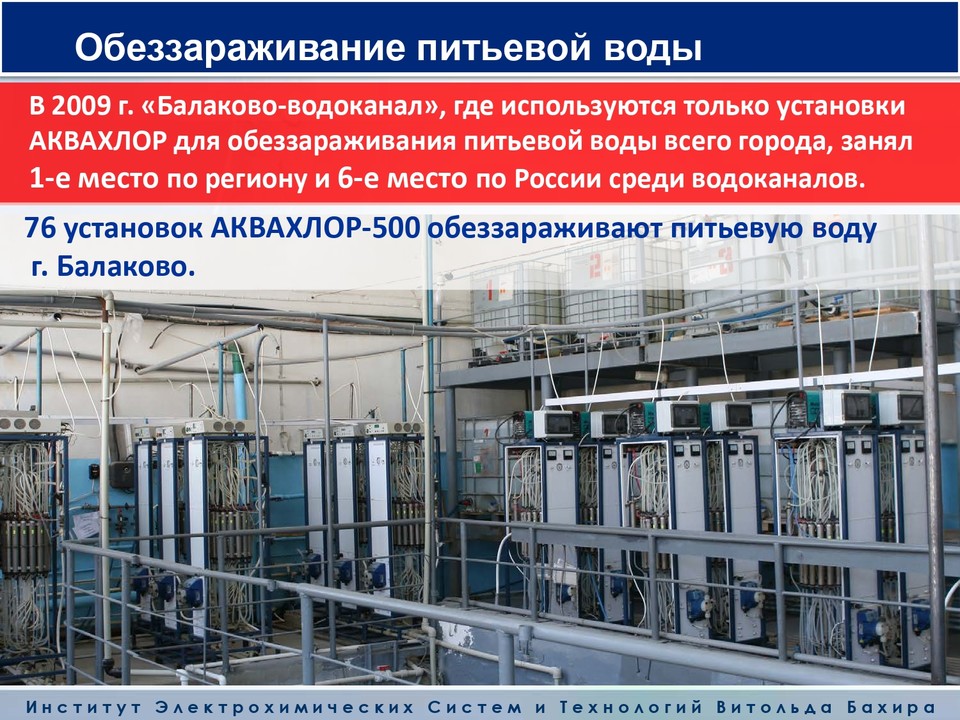

Обеззараживание питьевой воды

Водоочистная станция, Балаково, Россия, 2008

76 установок АКВАХЛОР-500 производят более 900 кг/сутки оксидантов в эквиваленте активного хлора для обеззараживания питьевой воды города.

В 2009 г. "Балаково-водоканал" был признан лучшим по области и занял 6 место среди всех водоканалов России.

Станция очистки сточных вод

Станция очистки сточных вод. Украина.

Установка Аквахлор-600 производительностью до 600 г/ч обеззараживает до 1200-1500 м3/сутки. 2020.

Станция очистки питьевой воды.

Станция очистки питьевой воды. Украина.

2 установки АКВАХЛОР-600 общей производительностью по хлору до 28 кг/сутки обеззараживают 40 000 м3/сутки питьевой воды из поверхностного водоисточника на станции водоподготовки питьевой воды. 2020.

Применяется в промышленности

Россия, 2019

Универсальный модуль для регенерации раствора ПСВ урана (до 5 куб.м./ч), производства хлора (до 3 кг/ч) и каустической соды.

Обеззараживание питьевой воды

МЧС, военные, 2019

Установки АКВАХЛОР-30 и АКВАХЛОР-50 в компактном портативном исполнении, производительность по хлору 30 и 50 г/ч. Обеспечивают обеззараживание природной пресной воды до 720 и 1200 куб. метров в сутки соответственно при дозе хлора 1 г/куб.м.

Получение дезсредств

Химико-фармацевтическая компания, США, 2019

Установки АКВАХЛОР производительностью по хлору 2 кг/ч каждая.

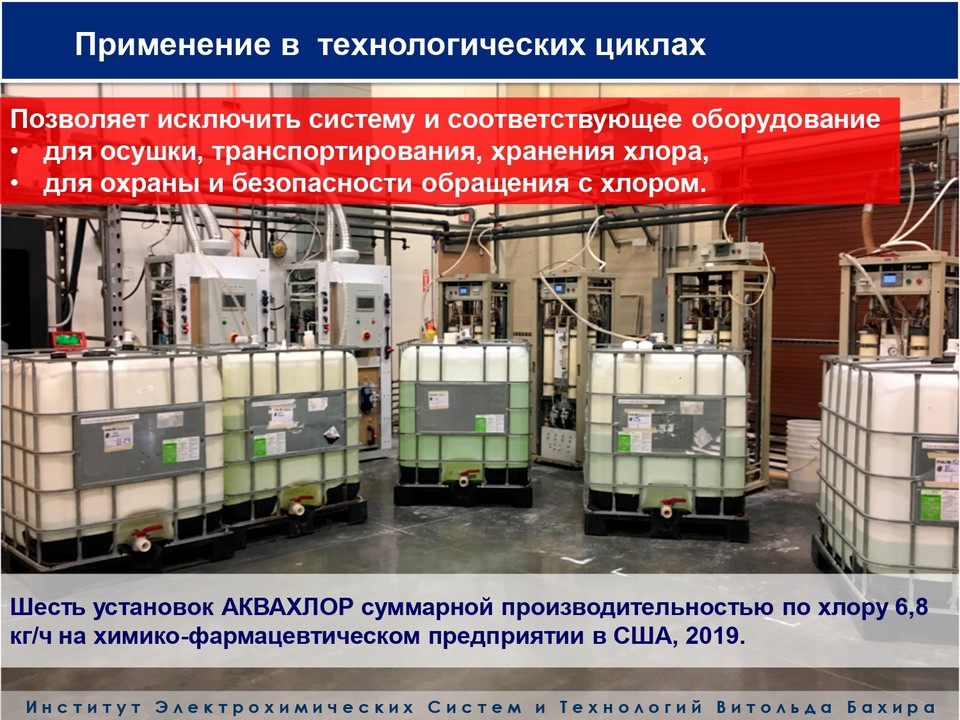

Получение дезсредств

Химико-фармацевтическая компания, США, 2019

Шесть установок АКВАХЛОР суммарной производительностью по хлору 6,8 кг/ч.

Обеззараживание воды

Азербайджан, г. Сабирабад. 2017

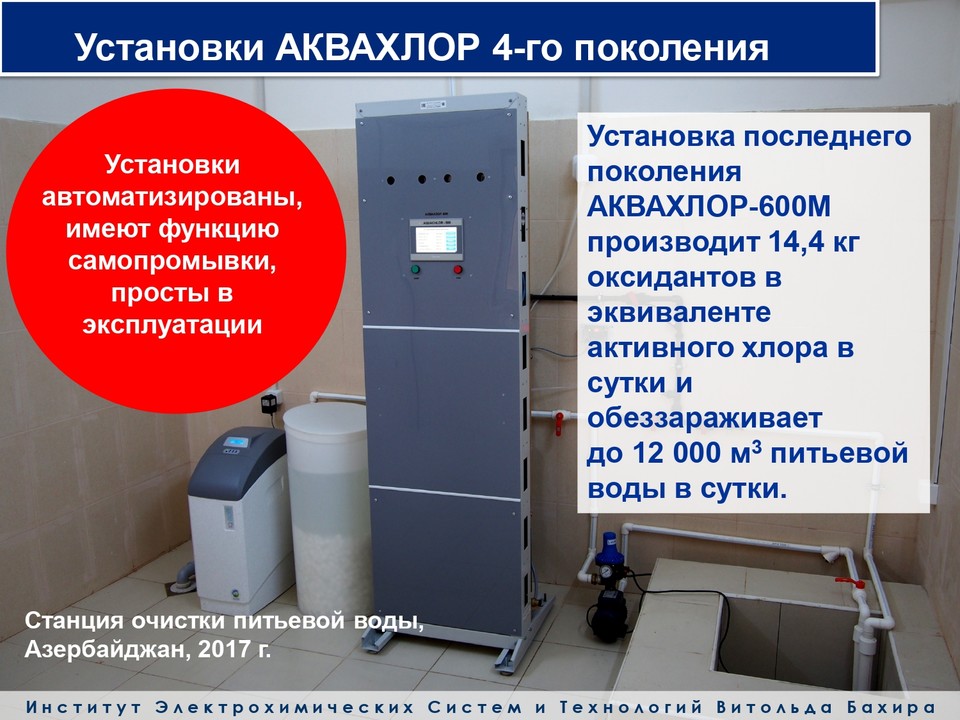

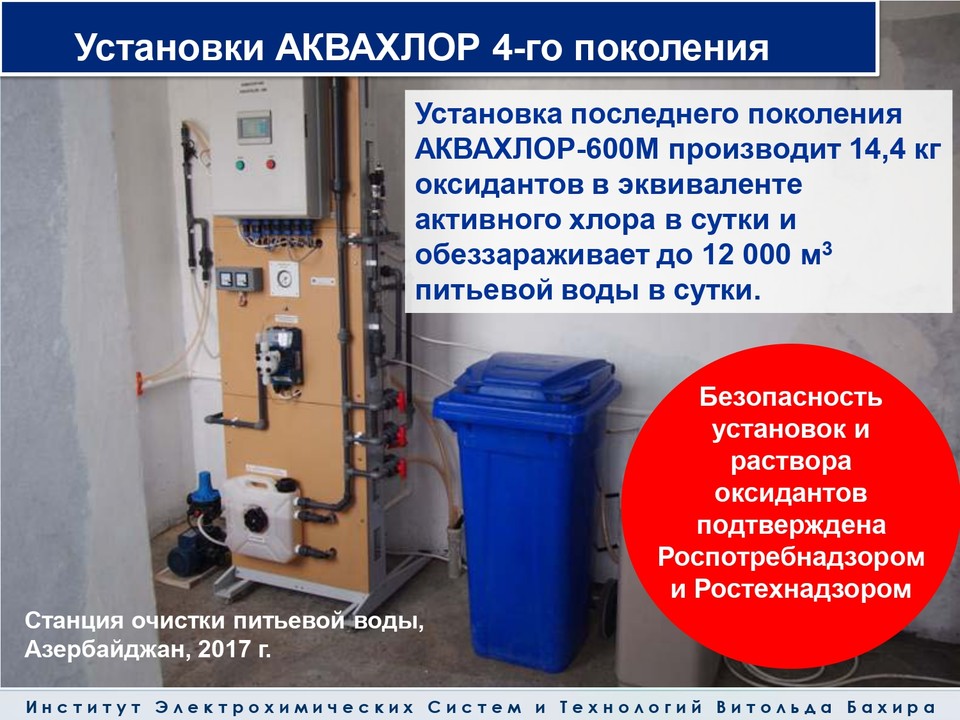

АКВАХЛОР-600 - 14,4 кг эквивалента хлора в сутки. Обеззараживают до 12 000 м3 питьевой воды в сутки.

Обеззараживание воды

Азербайджан, г. Джалилабад. 2017

АКВАХЛОР-600 - 14,4 кг в эквиваленте активного хлора в сутки. Обеззараживают до 12 000 м3 питьевой воды в сутки.

Обеззараживание воды в бассейне

Зеленоград, 2017

Установка АКВАХЛОР-200 обеззараживает воду в плавательном бассейне объемом 700 куб.м.

Получение дезсредств

Химико-фармацевтическая компания, США, 2017

Три установки АКВАХЛОР суммарной производительностью по хлору 2,7 кг/ч.

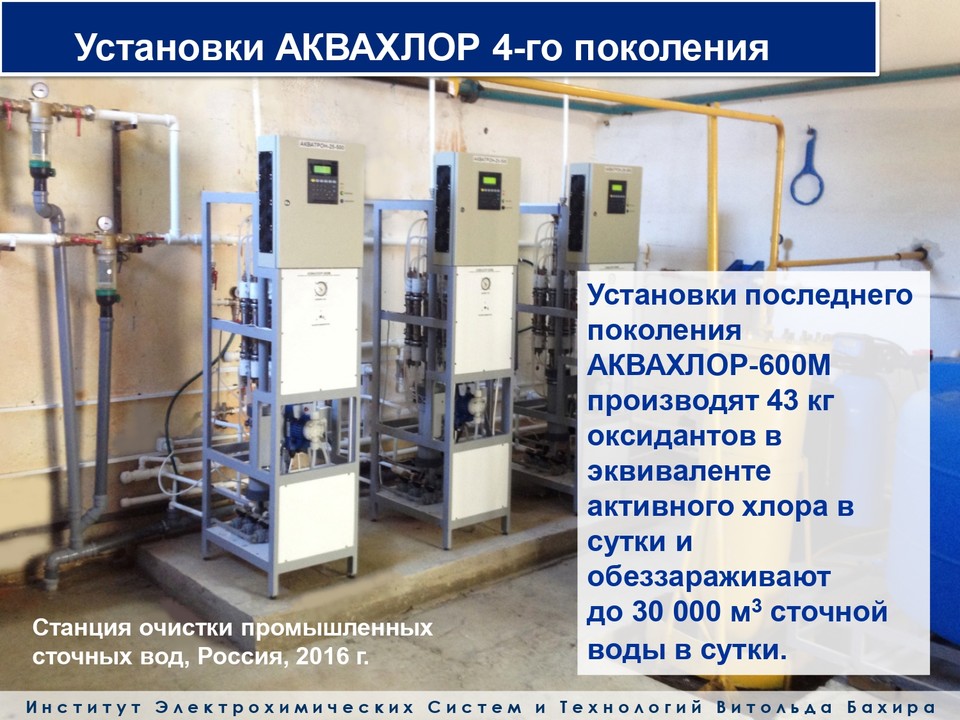

Обеззараживание сточных вод

Станция очистки промышленных сточных вод, Россия, 2016

Установки АКВАХЛОР-600 производительностью по хлору 600 г/ч каждая производят 43 кг/сутки оксидантов в эквиваленте активного хлора и обеззараживают до 30000 куб. м. сточной воды в сутки. Электрохимические элементы МБ-26Т нового поколения могут обеспечить синтез хлора под давлением до 6 - 7 бар, что позволяет исключить компримирование при получении жидкого хлора.

Станция очистки сточных вод

Угут, ХМАО, 2015

Одна установка АКВАХЛОР-250М (вторая - резерв) обеззараживает до 500 м3 сточных вод поселка.

Обеззараживание воды в бассейне

Пушкино, Московская область. 2015.

Установка АКВАХЛОР-250М эксплуатируется в плавательном бассейне объемом 400 м3 переливного типа с компенсационным резервуаром. Посетители бассейна отмечают, что вода не сушит кожу, не раздражает слизистые оболочки носа, глаз и рта, почти отсутствует запах хлора. Отсутствует рост водорослей на чаше бассейна; не требуется постоянная корректировка рН. Вода в бассейне полностью соответствует требованиям СанПиН 2.1.2.1188-03 "Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества".

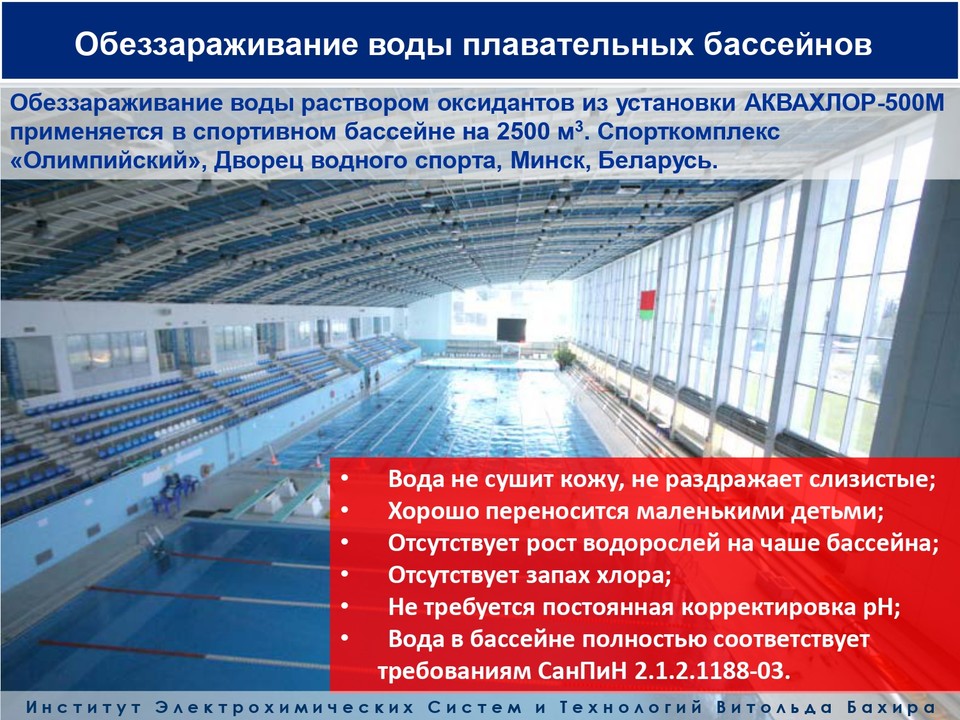

Обеззараживание воды в бассейне

Спорткомплекс «Олимпийский», Дворец водного спорта, Минск, Беларусь, 2014

Установка АКВАХЛОР-500М работает от 10 до 17 часов в сутки в зависимости от загруженности бассейна (700 – 1000 человек/сутки).

Установлена коррекция рН (малое дозирование католита из установки АКВАХЛОР-М) в автоматическом режиме.

Установка работает в автоматическом режиме по датчикам хлора и рН.

Станция очистки сточных вод

Воркута, 2015

Одна установка АКВАХЛОР-500М обеззараживает до 6000 м3 сточных вод в сутки на очистных сооружениях (КОС) пос. Заполярный.

Станция очистки сточных вод

Нежин, Украина, 2014

1 установка АКВАХЛОР-500М обеззараживает до 12000 м3 сточных вод.

Производство дезсредств

США. ROYAL CHEMICAL, 2014

Две установки АКВАХЛОР-500М. Производство дезсредств.

Станция очистки питьевой воды

Троицк, Москва, 2014

Установка АКВАХЛОР-500М обеззараживает до 6000 – 7000 м3 в сутки питьевой воды.

Технологический цикл, водоподготовка на предприятии

Ярославль, 2014

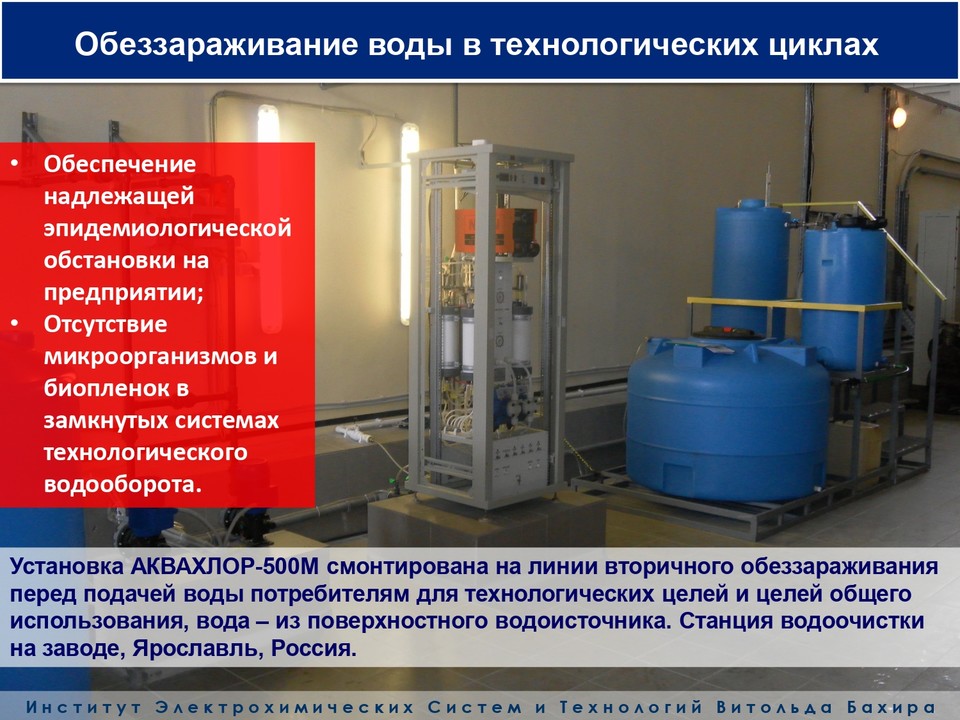

Станция водоочистки на заводе «Славнефть-Янос».

Поверхностный водоисточник – р. Которосль. Водопотребление до 3500 м3/сутки.

Установка АКВАХЛОР-500М смонтирована на линии вторичного обеззараживания перед подачей воды потребителям для целей общего использования и технологический целей.

Станция очистки питьевой воды

Абаза, Хакасия, 2013

Три установки АКВАХЛОР-М общей производительностью 1 кг/ч оксидантов (2 по 250, 500) обеспечивают водоснабжение города – обеззараживание воды до 6000 м3 сутки, источник – артезианская скважина рядом с рекой.

Станция очистки сточных вод

Сосногорск, Коми, 2013

Две установки АКВАХЛОР-250М обеззараживают до 7000 – 8000 м3 городских стоков в сутки.

Обеззараживание воды в бассейне

италия, 2013

Установка АКВАХЛОР-500 обеззараживает воду в плавательном бассейне объемом 800 куб.м.

Станция очистки питьевой воды

Носири, Грузия, 2012

4 установки АКВАХЛОР-500М обеспечивают водоснабжение города Поти - обеззараживание 48000 м3 питьевой воды в сутки, артезианская скважина.

Обеззараживание воды на бумажной фабрике

Бумажная фабрика. Финляндия, Саппи, 2012

6 установок АКВАХЛОР-500М обеззараживают до 80 000 м3 воды в сутки.

Обеззараживание питьевой воды

Водоочистная станция, Белая церковь, Украина, 2008

Установки АКВАХЛОР-500 общей производительностью по оксидантам до 132 кг/сутки в эквиваленте активного хлора обеззараживают питьевую воду города.

Станция водоподготовки

Невинномыск, Ставропольский край, 2007

9 установок АКВАХЛОР-500 обеззараживают до 36 000 м3/сутки.

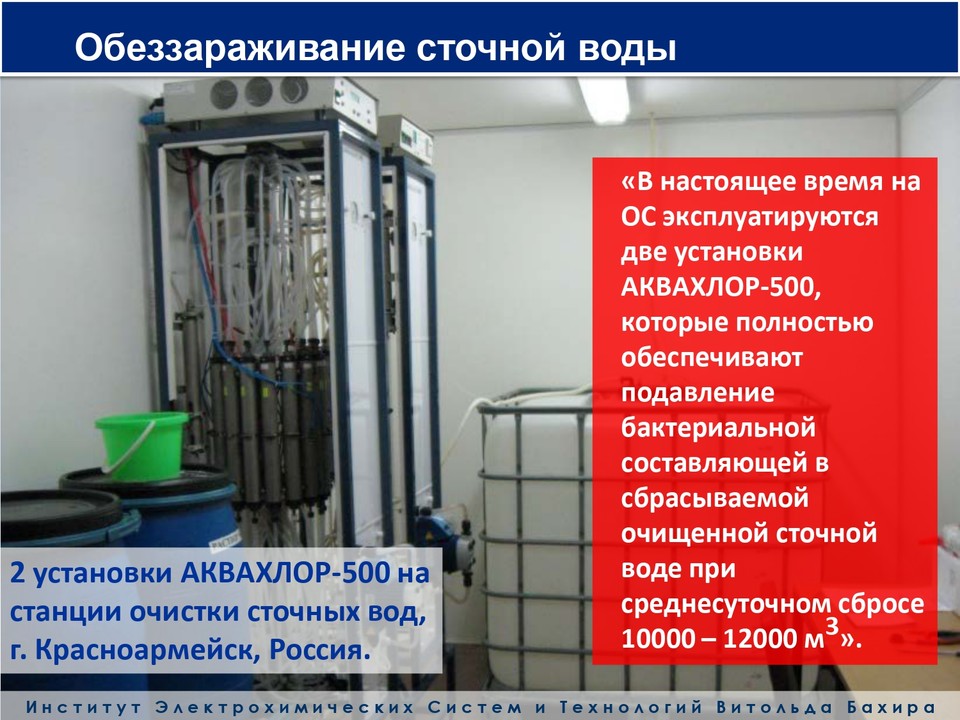

Обеззараживание сточных вод

Красноармейск, МО, 2006

2 установки АКВАХЛОР-500 обеспечивают обеззараживание сточных вод до 25 000 м3/сутки

Обеззараживание воды на предприятии

Предприятие. Финляндия, 2006

2 установки АКВАХЛОР-500 обеззараживают воду в технологическом цикле на предприятии.

Производство фармпрепаратов

Пущино, Россия, 2006

Установка АКВАХЛОР-500 используется в технологической линии производства фармпрепаратов.

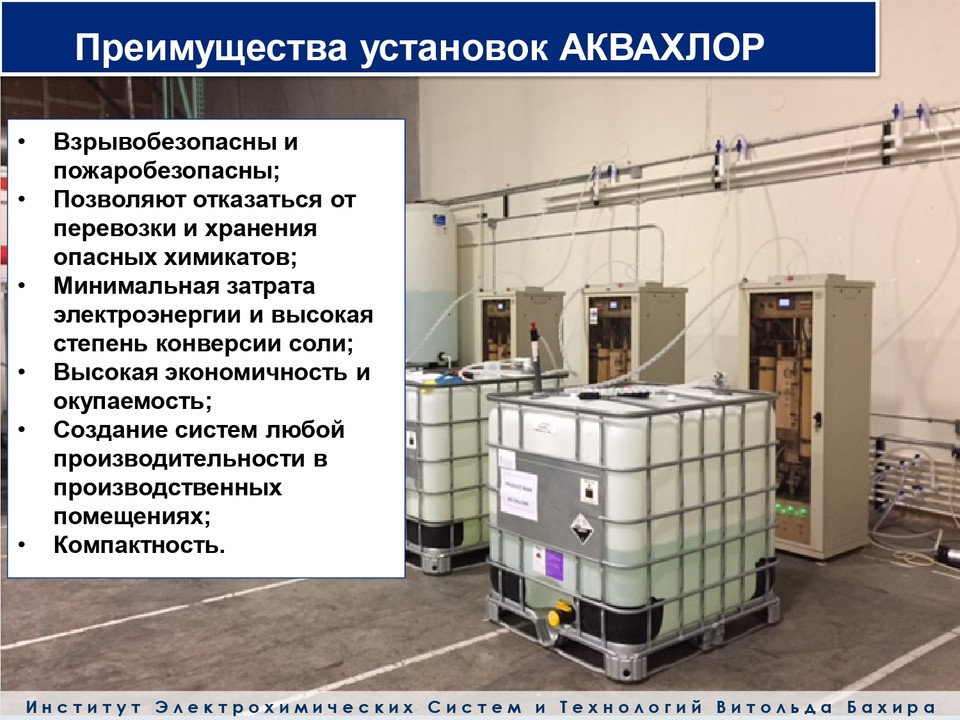

Преимущества

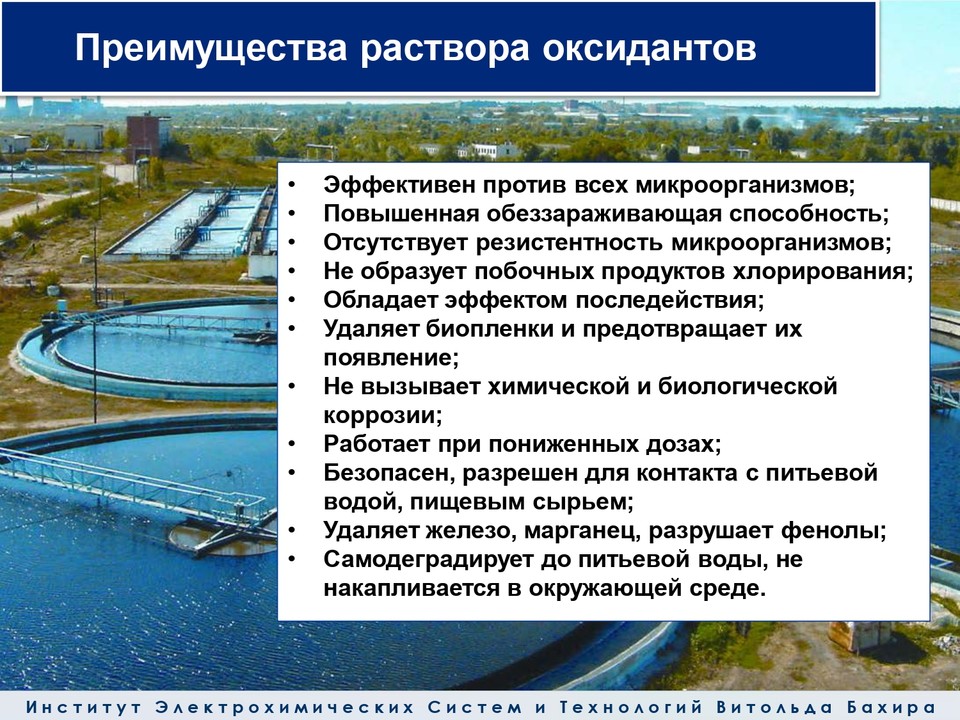

Преимущества установок АКВАХЛОР и раствора оксидантов

Эффективность

  • Повышенная обеззараживающая способность раствора оксидантов в сравнении со всеми другими методами и средствами
  • Удаление биопленок с внутренних поверхностей водопроводных сетей на всем протяжении, включая самые дальние точки, и предотвращение их последующего появления
  • Отсутствие возникновения резистентных штаммов микроорганизмов
  • Удаление железа и марганца, разрушение фенолов

Безопасность

  • Полная безопасность раствора оксидантов из установок АКВАХЛОР и процесса обеззараживания воды, подтвержденная Роспотребнадзором и Ростехнадзором
  • Отсутствие образования галогенсодержащих побочных продуктов
  • Безопасность для людей и окружающей среды

Экономичность

  • Минимальные затраты электроэнергии и высокая степень конверсии соли
  • Высокая экономичность и окупаемость
  • самодеградирует после использования до водопроводной воды,
  • Отсутствие биологической и химической коррозии

Выгода

Экономический эффект

Экономический эффект при эксплуатации установок АКВАХЛОР для получения на месте раствора оксидантов или хлора легко посчитать, зная, что на 1 кг оксидантов тратится 1,8 кг поваренной соли при энергопотреблении 2,5 ÷ 3,5 кВт×ч/кг.

Отсутствуют расходы на:

  • транспортировку хлора,
  • организацию зоны отчуждения,
  • периодическую замену трубопроводов в связи с химической и биологической коррозией.

Социальный эффект

  • Обеспечение отличной санитарно-эпидемиологической ситуации на станциях водоподготовки, в водопроводах, на предприятиях за счет повышенной обеззараживающей способности раствора оксидантов в сравнении со всеми другими методами и предотвращения возникновения резистентных штаммов микроорганизмов,
  • Обеспечение населения безопасной и чистой питьевой водой без микробов и побочных продуктов обеззараживания,
  • Экологичность, способность к самодеградации и отсутствие накопления во внешней среде,
  • Отсутствие вредных выбросов в атмосферу.

Технологический эффект

Улучшение качества воды на предприятии и в ЖКХ:

  • отсутствие микроорганизмов и биопленок в водопроводе, в замкнутых системах технологического водооборота;
  • отсутствие химической и биологической коррозии в трубопроводной системе;
  • отсутствие образования галогенсодержащих побочных продуктов;
  • разрушение фенолов - источника неприятного вкуса и запаха;
  • удаление железа и марганца путем быстрого окисления и осаждения оксидов;
  • устранение мутности воды;
  • предотвращение и устранение роста сине-зеленых водорослей.

Повышение качества конечного продукта:

  • в пищевой промышленности - увеличение выхода по сахару при обработке свеклы за счет удаления кагатной гнили и обеззараживания от грибов и др. микроорганизмов;
  • в бумажной промышленности - улучшение качества бумаги за счет предотвращения биопленок и обеззараживания воды и сырья, и пр.;

Улучшение качества воды в бассейне:

  • не сушит кожу, не раздражает слизистые;
  • отсутствует рост водорослей на чаше бассейна;
  • практически отсутствует запах хлора;
  • не требуется постоянная корректировка рН;
  • вода в бассейне полностью соответствует требованиям СанПиН 2.1.2.1188-03.

Презентация

Сравнение

Преимущества технологии обеззараживания воды раствором оксидантов перед другими методами

Хлор

Применяется в газообразном виде, требует соблюдения строжайших мер безопасности

Достоинства:

  • эффективный окислитель и дезинфектант
  • эффективен для удаления неприятного вкуса и запахов
  • обладает последействием
  • предотвращает рост водорослей и биообрастаний
  • разрушает органические соединения (фенолы)
  • окисляет железо и марганец
  • разрушает сульфид водорода, цианиды, аммиак и другие соединения азота

Недостатки:

  • повышенные требования к перевозке и хранению
  • потенциальный риск здоровью в случае утечки
  • образует побочные продукты дезинфекции - тригалометаны (ТГМ).
  • образует броматы и броморганические побочные продукты дезинфекции в присутствии бромидов

Гипохлорит натрия

Применяется в жидком виде (товарная концентрация растворов - 10 -12%), возможно получение на месте применения электрохимическим способом.

Достоинства:

  • эффективен против большинства болезнетворных микроорганизмов
  • относительно безопасен при хранении и использовании
  • при получении на месте не требует транспортировки и хранения опасных химикатов.

Недостатки:

  • неэффективен против цист (Giardia, Cryptosporidium)
  • теряет активность при длительном хранении
  • потенциальная опасность выделения газообразного хлора при хранении
  • образует побочные продукты дезинфекции, включая тригалометаны, в том числе бромоформ и броматы в присутствии бромидов
  • при получении на месте требует либо немедленного использования, либо, для обеспечения возможности хранения, специальных мер по очистке исходной воды и соли от ионов тяжелых металлов;
  • при хранении растворов NaClO с концентрацией активного хлора более 450 мг/л и рН более 9 происходит накопление хлоратов

Диоксид хлора

Получают только на месте применения. В настоящее время считается самым эффективным дезинфектантом из хлорсодержащих реагентов для обработки воды при повышенных рН

Достоинства:

  • работает при пониженных дозах
  • не образует хлораминов
  • не способствует образованию тригалометанов
  • разрушает фенолы - источник неприятного вкуса и запаха
  • эффективный окислитель и дезинфектант для всех видов микроорганизмов, включая цисты (Giardia, Cryptosporidium) и вирусов
  • не образует броматов и броморганических побочных продуктов дезинфекции в присутствии бромидов
  • способствует удалению из воды железа и марганца путем их быстрого окисления и осаждения оксидов

Недостатки:

  • обязательно получение на месте применения
  • требует перевозки и хранения легковоспламеняющихся исходных веществ
  • образует хлораты и хлориты
  • в сочетании с некоторыми материалами и веществами приводит к проявлению специфического запаха и вкуса

Хлорамин

Образуется при взаимодействии аммиака с соединениями активного хлора, используется как дезинфектант пролонгированного действия

Достоинства:

  • обладает устойчивым и долговременным последействием
  • способствует удалению неприятного вкуса и запаха
  • имеет пониженный уровень образования тригалометанов и других хлорорганических побочных продуктов дезинфекции

Недостатки:

  • слабый дезинфектант и окислитель по сравнению с хлором и гипохлоритом
  • неэффективен против вирусов и цист (Giardia, Cryptosporidium)
  • для дезинфекции требуются высокие дозировки и пролонгированное время контакта
  • представляет опасность для больных, находящихся на диализе, т.к. способен проникать сквозь мембрану диализатора и поражать эритроциты
  • образует азотсодержащие побочные продукты

Озон

Используется на протяжении нескольких десятков лет в некоторых европейских странах для дезинфекции, удаления цвета, улучшения вкуса и устранения запаха

Достоинства:

  • сильный дезинфектант и окислитель
  • очень эффективен против вирусов
  • наиболее эффективен против Giardia, Cryptosporidium, а также любой другой патогенной микрофлоры
  • способствует удалению мутности из воды
  • удаляет посторонние привкусы и запахи
  • не образует хлорсодержащих тригалометанов

Недостатки:

  • образует побочные продукты, включающие альдегиды, кетоны, органические кислоты, броматы (в присутствии бромидов), пероксиды, бромуксусную кислоту
  • требует использования биологически активных фильтров для удаления образующихся побочных продуктов
  • не обеспечивает остаточного дезинфицирующего действия
  • требует высоких начальных затрат на оборудование
  • требует значительных затрат на обучение операторов и обслуживание установок
  • реагирует со сложными органическими соединениями, расщепляет их на фрагменты, являющиеся питательной средой для микроорганизмов в системах распределения воды

Ультрафиолет

Процесс заключается в облучении воды ультрафиолетом, способным убивать различные типы микроорганизмов.

Достоинства:

  • не требует хранения и транспортировки химикатов
  • не образует побочных продуктов
  • эффективен против цист (Giardia, Cryptosporidium)

Недостатки:

  • не обладает остаточным действием
  • требует больших затрат на оборудование и техническое обслуживание
  • требует высоких операционных (энергетических) затрат
  • дезинфицирующая активность зависит от мутности воды, ее жесткости (образования отложений на поверхности лампы), осаждения органических загрязнений на поверхности лампы, а также колебаний в электрической сети, влияющих на изменение длины волны.
  • отсутствует возможность оперативного контроля эффективности обеззараживания воды

Раствор оксидантов из установки АКВАХЛОР

Получен электрохимическим синтезом из раствора хлорида натрия влажной газообразной смеси оксидантов – хлора, диоксида хлора, озона, гидропероксидных соединений

Достоинства:

  • эффективен при пониженных дозах
  • не способствует образованию тригалометанов
  • разрушает фенолы - источник неприятного вкуса и запаха
  • является эффективным окислителем и дезинфектантом для всех видов микроорганизмов, включая цисты (Giardia, Cryptosporidium), вирусов, микобактерий, спор, микробных токсинов
  • не образует броматов и броморганических побочных продуктов дезинфекции в присутствии бромидов
  • способствует удалению из воды железа и марганца путем их быстрого окисления и осаждения оксидов
  • способствует удалению мутности из воды
  • удаляет посторонние привкусы и запахи
  • не требует транспортировки и хранения опасных химикатов

Недостатки:

-

О нас

В Институте Витольда Бахира работают ведущие специалисты и эксперты в области электрохимической активации под научным руководством Витольда Бахира.

Более 500 патентов В.М. Бахира в России, США, Великобритании, Германии, Японии, Китае, других странах в области техники и технологии электрохимической активации нашли широкое применение в различных отраслях промышленности, сельском хозяйстве и медицине, доказав свою эффективность и экономичность.

Электрохимические установки АКВАХЛОР разработаны Витольдом Михайловичем Бахиром - научным руководителем Института Электрохимических Систем и Технологий Витольда Бахира. Первые установки АКВАХЛОР были разработаны им в 1996-м году. Производятся в соответствии с патентами РФ №№ 2088693, 2270885, 2176989, 2350692, США – 7,897,023. В настоящий момент разработаны и производятся установки АКВАХЛОР 5-го поколения.

Наши установки и научно-техническая поддержка – гарантия качества самых передовых технологий на службе Вашего производства от производителя и разработчика. Мы выпускаем серийные электрохимические установки, а также специальные установки под определенные нужды заказчиков, разрабатываем технологии получения и применения электрохимически активированных растворов во всех сферах с привлечением в НИОКР ведущих профильных специалистов из разных областей. Подробнее о сотрудничестве с Институтом.

ООО “Институт Электрохимических Систем и Технологий Витольда Бахира”

Контакты

Полезная информация:

ООО “Институт Электрохимических Систем и Технологий Витольда Бахира” ©
